搪瓷釉的物理化学性能通常分为以下几种：

一、机械性能

二、热学性能

三、光学性能

四、化学稳定性

五、搪瓷的其他性能

这一期，我们将介绍机械性能中的抗张强度和抗压强度。

搪瓷的机械性能是指瓷釉或瓷层在受力过程中，从开始受载到被破坏为止，所能达到的最大应力值，即极限强度。瓷釉和瓷层都是脆性物质，其抗压强度和硬度比较高。而抗弯和抗张强度比较低。

瓷釉的抗张强度是指使单位面积的瓷釉破裂所需的张力，单位为Pa。瓷釉是热的不良导体，在冷却过程中，表面冷却速度快，收缩也快，而内层冷却速度慢，收缩也慢，表面温度与内层温度不一致，表层会受到张应力，而内层会受到压应力，如果这个张应力大于瓷釉的抗张强度，表层就会开裂。瓷釉的抗张强度一般为40~90MPa。

搪瓷层的抗张强度与瓷釉的抗张强度有密切的关系。瓷釉的抗张强度主要取决于它的化学成分，当B₂ O₃在15%以下、BaO和CaO在25%以下时随含量的增加而抗张强度增大，Cr、Si、Ti等的氧化物对提高搪瓷层的抗张强度很有利。搪瓷层的抗张强度与瓷釉的抗张强度是一种正相关的关系，多数情况下甚至可以说不分彼此。抗压强度、弹性等很多性质也是这样。

瓷釉的抗张强度还与瓷釉的熔制有关，如果熔制过度，抗张强度会降低。

瓷釉的抗张强度在一定的范围内可用下式计算：

P_张=ω₁P₁+ω₂P ₂+ω₃P₃+...+ω_nP _n

式中：ω_n一瓷釉各化学组分的质量分数；

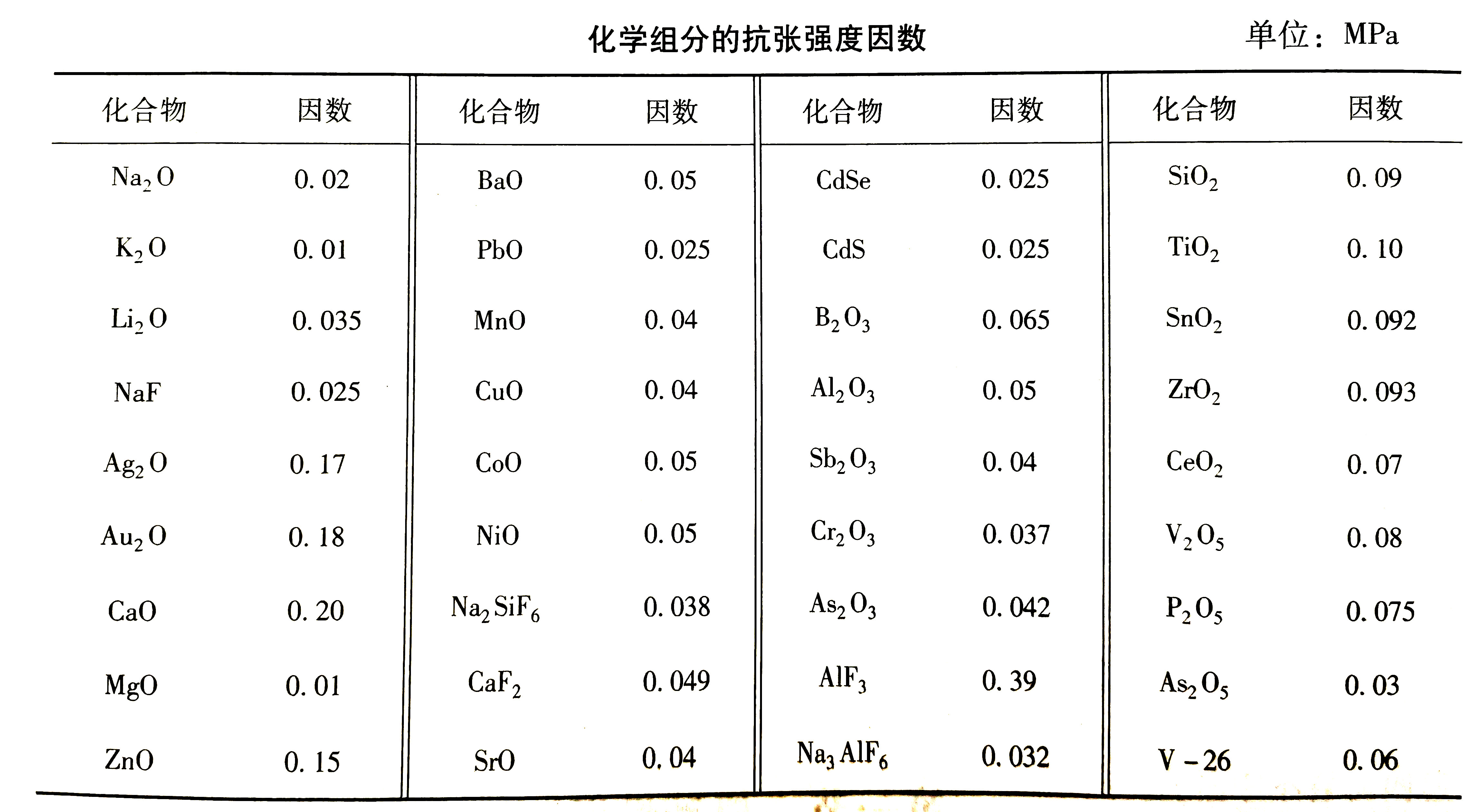

P_n一各化学组分的抗张强度因数，MPa（见下表） 。

瓷釉的抗压强度是指使单位面积的瓷釉破裂所需的压力，单位是 Pa。

由于瓷釉的膨胀系数比金属坯胎小，因此，在制品烧成冷却后，坏胎对搪瓷层施加了比较大的压应力，如果这个压应力过瓷釉的抗压强度，搪瓷层就会产生裂纹或脱瓷。所以，瓷釉的抗压强度对搪瓷层与坯体的牢固结合是很重要的。

瓷釉的抗压强度是其抗张强度的10~20 倍，一般在600~1500MPa。

瓷釉的抗压强度与它的化学组成有密切关系，B₂O₃、CaO、MgO、BaO、AL₂O₃、ZnO等能提高瓷釉的抗压强度，其中AL ₂O₃对提高瓷釉抗压强度的作用较大，CaO 的含量在5%以下、MgO 的含量在 10%以下时，对提高瓷釉抗压强度的作用随其含量的增大而增强。

瓷釉抗压强度的计算公式如下：

P_压= ω₁P₁+ω₂P ₂+ω₃P₃+...+ω_nP _n

式中：P_压一瓷釉的抗压强度；

ω_n一瓷釉各化学组分的质量分数；

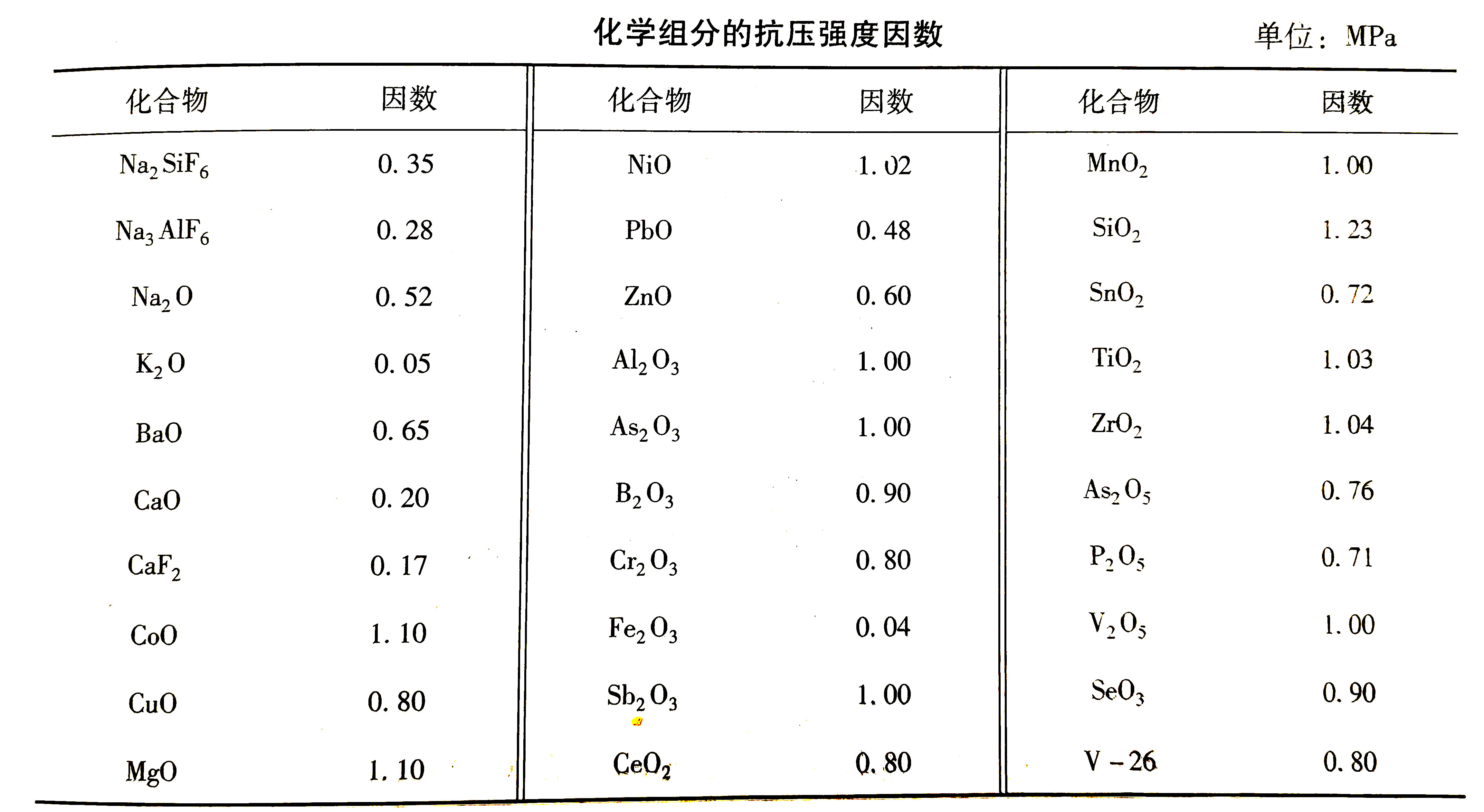

P_n一瓷釉各化学组分的抗压强度因数，MPa（见下表 ） 。

今日介绍到此结束，后续我们将持续更新，欢迎关注我们，带您了解更多的搪玻璃釉知识~

参考文献《搪瓷与搪玻璃》。
